Element Information

Elements are defined by their  "id"   and may have labels associated to them.



%ELEMENT

[#_of_elements]



%ELEMENT.LABEL

[#_of_elements_labels]

[element_id]    'element_label (12)'



%ELEMENT.TRUSS

[#_of_truss_elements]

[element_id]   [material_id]    [section_id]   [node_1_id]   [node_2_id]



%ELEMENT.BEAM

[#_of_beam.column_elements]

[element_id]   [material_id]    [section_id]   [orientation_id]   [lib_id]    [node_1_id]   [node_2_id]

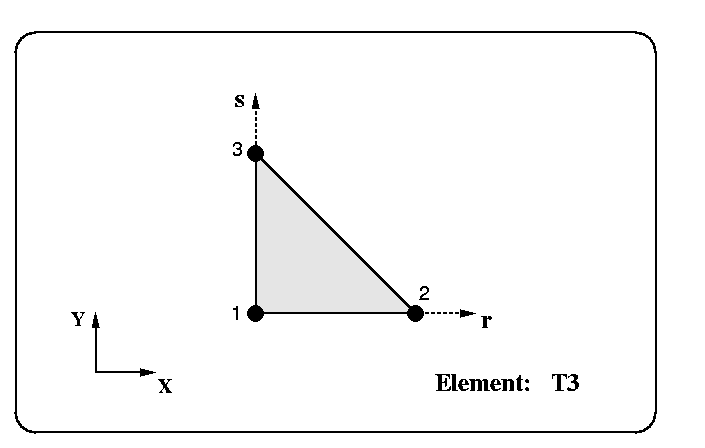

T3

%ELEMENT.T3

[#_of_T3_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]   [node_2_id]   [node_3_id]

T6

%ELEMENT.T6

[#_of_T6_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_6_id]

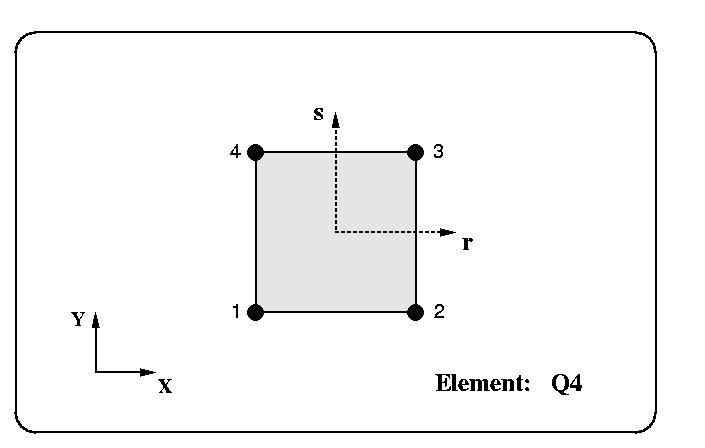

Q4

%ELEMENT.Q4

[#_of_Q4_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_4_id]

Q8

%ELEMENT.Q8

[#_of_Q8_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_8_id]

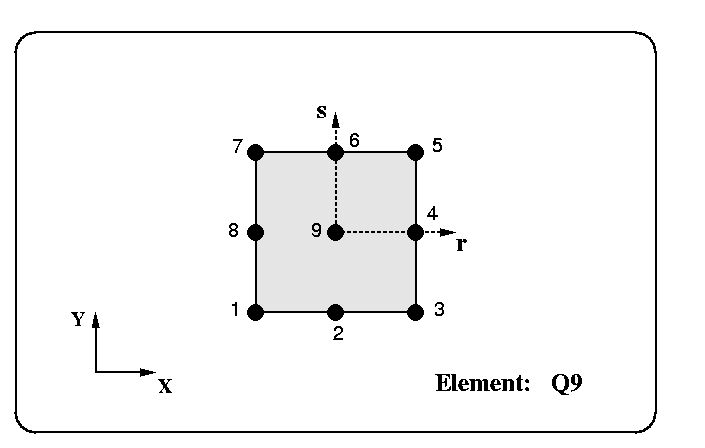

Q9

%ELEMENT.Q9

[#_of_Q9_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_9_id]

DKT

%ELEMENT.DKT

[#_of_DKT_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]   [node_3_id]


DKQ

%ELEMENT.DKQ

[#_of_DKQ_elements]

[element_id]   [material_id]   [thickness_id]   [integration_id]   [node_1_id]   [node_2_id]  ...   [node_4_id]


QUAD

%ELEMENT.QUAD

[#_of_QUAD_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]   [node_2_id]  ...  [node_p_id]

INTERFACE

%ELEMENT.INTERFACE

[#_of_INTERFACE_elements]

[element_id]   [material_id]    [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_n_id]


INFINITE

%ELEMENT.INFINITE

[#_of_INFINITE_elements]

[element_id]   [material_id]   [thickness_id]   [integration_id]   [node_1_id]    [node_2_id]  ...  [node_m_id]


INF3DS

%ELEMENT.INF3DS

[#_of_INF3DS_elements]

[element_id]  [material_id]  [integration_id]   [node_1_id]  [node_2_id]  ...  [node_12_id]


INT3DS

%ELEMENT.INT3DS

[#_of_INT3DS_elements]

[element_id]   [material_id]   [integration_id]   [node_1_id]   [node_2_id]  ...   [node_16_id]


TETR4

%ELEMENT.TETR4

[#_of_TETR4_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]   ...    [node_4_id]

TETR10

%ELEMENT.TETR10

[#_of_TETR10_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]  ...  [node_10_id]

WEDGE6

%ELEMENT.WEDGE6

[#_of_WEDGE6_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]  ...  [node_6_id]

WEDGE15

%ELEMENT.WEDGE15

[#_of_WEDGE15_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]  ...    [node_15_id]

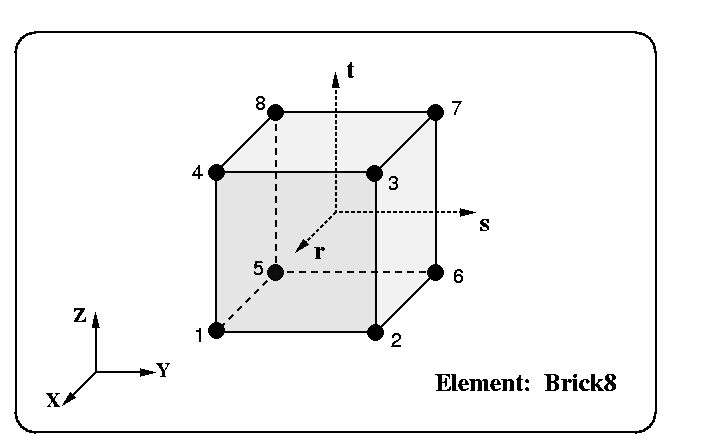

BRICK8

%ELEMENT.BRICK8

[#_of_BRICK8_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]  ...   [node_8_id]

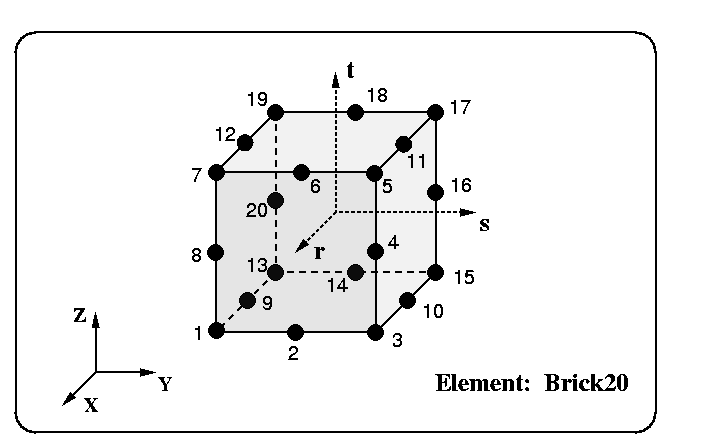

BRICK20

%ELEMENT.BRICK20

[#_of_BRICK20_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]  ...   [node_20_id]


BRICKS

%ELEMENT.BRICKS

[#_of_BRICKS_elements]

[element_id]   [material_id]    [integration_id]   [node_1_id]   [node_2_id]   ...   [node_20_id]
