Nesta seção são apresentadas os principais comandos referentes ao editor do sistema. Este editor tem como objetivo permitir que o usuário exporte imagens composta por um ou mais objetos de diálogos abertos no sistema.
O diálogo para exportação de imagens tem duas particularidades importantes: a primeira é que ao ser aberta, ela possibilita interação com o diálogo principal, possibilitando ao usuário escolher o melhor layout para exportar as imagens. A segunda, é que esse diálogo nasce do diálogo principal com as imagens de todas os diálogos existentes nesse momento, que podem ser usados para compor um layout de exportação definido pelo usuário.

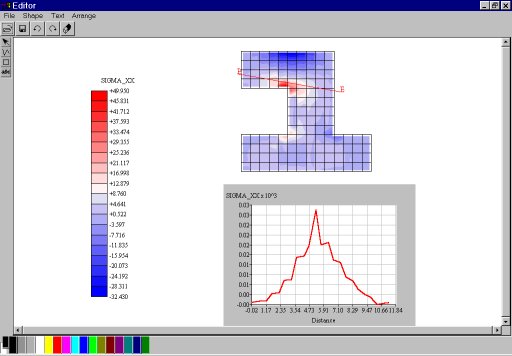

A definição do layout para a exportação da imagem é feita posicionando-se os retângulos que envolvem as imagens em uma posição desejada em relação à área de desenho. A manipulação dos retângulos das imagens é feita através do botão esquerdo do mouse, com o qual são permitidas translações para o posicionamento desses retângulos e escalas para o aumento ou diminuição dos mesmos. A translação é feita posicionado-se o botão do mouse sobre o retângulo e arrastando-o até a posição desejada. Já a escala é feita com o botão do mouse sobre um dos quadrados que delimitam o retângulo envolvente de cada imagem.
Segue abaixo a lista de formatos de exportação definidos neste programa:
| Cgm | Este driver permite a geração de um Metafile de Computação Gráfica, que é um padrão ANSI para o armazenamento persistente de primitivas gráficas. |
| Dxf | Este driver permite a geração de um arquivo de intercâmbio de desenhos do AutoCAD. |
| Enhanced_Metafile | Este driver permite a geração de um Enhanced Metafile do Microsoft Windows, o formato usado por sistemas Windows de 32 bits para armazenar primitivas gráficas. O driver funciona apenas na plataforma Microsoft Windows. |
| Cd_Metafile | Este driver permite a geração de um CD Metafile. Trata-se de um formato muito simples, que contém chamadas a funções da biblioteca CD e oferece persistência às suas primitivas. |
| Postscript | Este driver oferece a geração de um arquivo PostScript. O formato foi criado para ser uma linguagem gráfica de alta qualidade para impressoras, sendo hoje suportado por várias impressoras. Se a sua impressora suporta PostScript, você pode enviar o arquivo gerado pelo driver diretamente para a porta da impressora. |
| Win_Metafile | Este driver permite a criação de um Microsoft Windows Metafile, o formato utilizado por sistemas Windows de 16 bits para armazenar primitivas gráficas. O driver funciona apenas na plataforma Microsoft Windows |
| Clipboard | Este driver permite o acesso a uma área de Clipboard. Ele é amplamente dependente do sistema. O driver funciona apenas na plataforma Microsoft Windows. |
| Bmp | Este formato suporta imagens com 1, 4, 8, 16, 24 ou 32 bits por pixel. As imagens de até 8 bits por pixel podem estar comprimidas com algoritmo semelhante ao padrão RLE (exceto 1 bpp) e possuem uma palette RGB associada |
| Tif | Devido a vasta possibilidades de imagens neste formato convém lembrar que o sistema se resumirá a gravar imagens com 1, 4, 8, e 24 bpp, seguindo o Baseline TIFF |
| Jpg | O formato suporta imagens com 8, 24 ou 32 bits por pixel. Imagens de 8 bpp são sempre tons de cinza. Imagens com mais de 8 bpp podem ser RGB, CMYK, YCbCr ou YCCK, todos esses formatos são convertidos para o formato RGB. |
| Gif | Este formato suporta imagens com 1, 4 ou 8 bits por pixel. Não podem ser salvas imagens RGB comprimidas ou não, o formato não suporta. |
Obs.: Estes drivers estão disponíveis em todas as plataformas (no sistemas UNIX só funcionam para máquinas com mais de 8 bits).
