Trabalho 1: Scale-Invariant Feature Transform - SIFT

1. Introdução

Neste trabalho são apresentados os fundamentos do algoritmo SIFT e a sua utilização para o reconhecimento de objetos.

2. SIFT

2.1 Características

A detecção e descrição das características locais de uma imagem pode ajudar no reconhecimento de objetos. As características SIFT são locais e baseadas na aparência do objeto em pontos de interesse numa determinada posição, e são invariantes a escala e rotação. Elas também são robustas quanto a mudanças na iluminação, ruído, e alterações no ponto de vista. Além destas propriedades, tais características SIFT são altamente distintivas, relativamente fáceis de se extrair, permitem a correta identificação do objeto com baixa probabilidade de erro e são fáceis de se comparar contra uma base de dados de características locais. A descrição de um objeto por um conjunto de características SIFT também é robusto quanto a oclusão parcial, já que 3 características SIFT são suficientes para calcular a localização e a posição de um objeto.

2.2 O Algoritmo

O SIFT é um método robusto para extrair e descrever pontos-chaves de uma imagem. O algoritmo é composto por 4 etapas:

1 - Detecção de extremos no espaço de escala: Nessa etapa, é feita a busca em todas as escalas e localizacções de imagens com diferença de filtros gaussianos (DOG, do inglês "difference of gaussian"), visando identificar pontos de interesse invariáveis à escala e rotação.

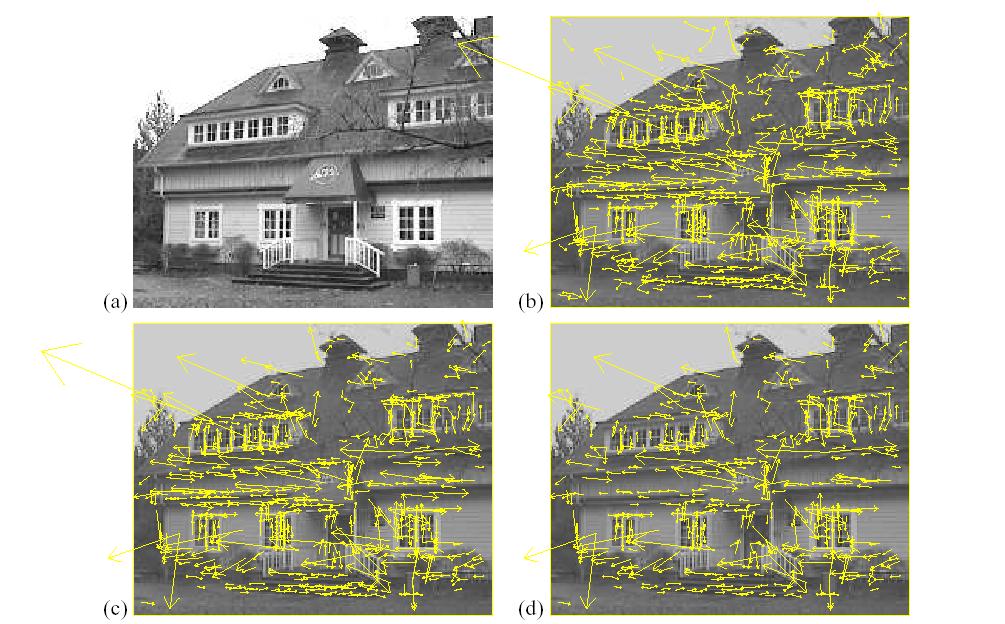

2. Localização de pontos-chaves: Para cada localização em que foi detectado um extremo, um modelo detalhado é ajustado para determinar a localização exata e a escala. Pontos-chaves são selecionados baseando-se em medidas de estabilidade. Nessa etapa são definidos os melhores pontos para o sistema de mapeamento, por meio de medidas de gradiente.

3. Definição de orientação: A orientação é definida para cada ponto chave por meio dos gradientes locais da imagem. Toda operação, a partir de então, será feita com relação a dados da imagem transformados em relação à orientação e escala de cada ponto-chave. Desta maneira, obtém-se invariância a estas transformações.

4. Descritor dos pontos-chaves: O gradiente local de cada ponto-chave é medido, utilizando-se a vizinhança do ponto. Estas medidas são transformadas para uma representação que permite tolerância a níveis significativos de distorção e mudança de iluminação.

3. Detecção de Objetos

• Primeiramente, obtêm-se as características SIFT da imagem de entrada usando o algoritmo descrito acima.

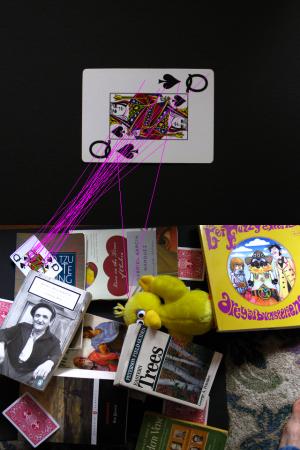

• Estas características são casadas com uma base de dados de caracteríticas obtidas a partir de imagens previamente processadas. Este casamento de características é feito através de uma abordagem Euclideana de vizinhos mais próximos. Para aumentar a robustez, os casamentos são rejeitados para aqueles pontos-chaves para os quais o raio do vizinho mais próximo ao segundo mais próximo é maior que 0.8. Isto descarta muitos dos falsos casamentos que surgem devido a informações do fundo da cena analisada.
• Embora o teste de raio de distância descrito acima discarte muitos dos falsos casamentos, ainda existem casamentos de objetos distintos. Para aumentar o poder de detecção, pode-se agrupar aquelas caracterísicas que pertencem ao mesmo objeto e rejeitar os casamentos que fiquem fora do processo de agrupamento. Isto é feito através da transformada de Hough. Ele é capaz de identificar agrupamentos de características que pertencem a uma mesma pose de um objeto. Quando agrupamentos de características são encontradas para uma mesma pose, a probabilidade de uma interpretação estar correta é muito maior que o de uma simples característica. Cada ponto-chave vota para o conjunto de poses de objetos que sejam consistentes com a sua localização, escala e orientação do ponto-chave. Grupos que acumulem pelo menos 3 votos são identificados como candidatos a correspondências de objetos e/ou poses.

4. O Programa

O programa desenvolvido foi implementado utilizando a biblioteca IUP para a interface gráfica, a biblioteca OpenCV para os algoritmos de manipulação de imagens e a biblioteca de funções do algoritmo SIFT desenvolvidas por Rob Hess.

Ao executar o programa, a tela principal é exibida ao usuário (imagem abaixo).

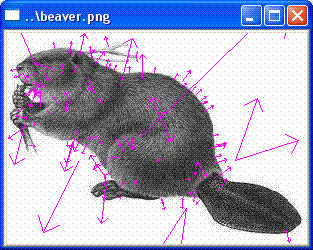

Nesta tela o usuário deve informar a imagem que se deseja encontrar os pontos-chaves através do algoritmo SIFT. Além da imagem, o usuário pode modificar alguns parâmetros usados pelo algoritmo, tais como o número de intervalos amostrados, a quantidade de suavização gaussiana, entre outros. Uma vez selecionada a imagem desejada, ao clicar no botão "Start SIFT" os pontos-chaves encontrados são desenhados e exibidos ao usuário numa nova janela.

5. Pré-Requisitos para Compilar o Programa

• OpenCV
• IUP
• Gnu Scientific Library

Ao descompactar o ZIP do trabalho, o arquivo do projeto encontra-se dentro da pasta T1.

6. Referências

[1] David Lowe, Distinctive Image Features from Scale-Invariant Keypoints , 2004.

[2] Rob Hess, SIFT image feature detector Library, 2007

[3] Intel Corp., OpenCV library, 2006

[4] Tecgraf, IUP library, 2008

7. Código Fonte e Executável

Clique aqui para baixar o código fonte.

Clique aqui para baixar apenas o executável.
